0Ve světě průmyslové filtrace závisí kvalita výsledku na řadě faktorů: materiálu filtračního média, stupni zadržování a provozních podmínkách (tlak, teplota, dezinfekce). Méně zřejmým, ale neméně důležitým aspektem je typ uchycení filtrační vložky.
Připojení není pouhým konstrukčním detailem: představuje spojovací prvek mezi vložkou a nádobou (pouzdrem) a přímo ovlivňuje:
- mechanickou kompatibilitu mezi filtrem a systémem,
- těsnost,
- mikrobiologickou bezpečnost v kritických procesech,
- snadnost výměny a údržby.
Z tohoto důvodu je důkladná znalost typů připojení zásadní nejen pro údržbáře, ale pro každého, kdo pracuje v potravinářském, farmaceutickém, chemickém nebo vodárenském odvětví.

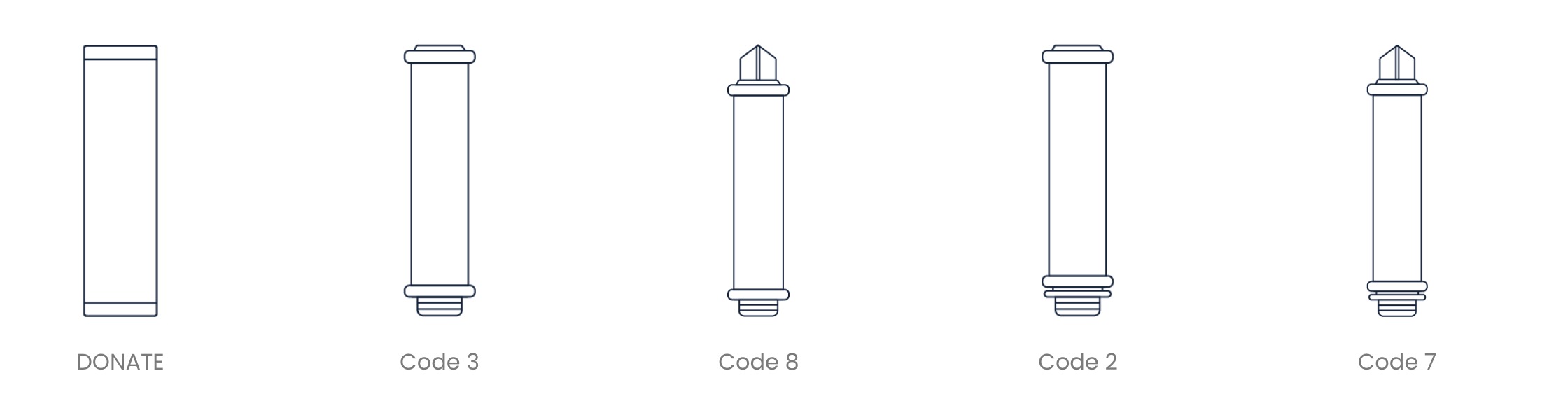

V tomto článku podrobně analyzujeme nejrozšířenější typy připojení filtračních vložek, objasníme rozdíly, výhody a omezení systémů DOE a SOE a nejčastěji používané kódy v tomto odvětví: kód 2, kód 3, kód 7 a kód 8, a nabídneme kompletního průvodce pro výběr správného řešení.
Filtrační vložky DOE představují již po desetiletí standard v oblasti filtrace. Jsou otevřené na obou koncích a fungují na jednoduchém principu: vložka je vtlačena do nádoby pomocí plochých těsnění nebo pružinových mechanismů.
Toto řešení umožnilo rozšíření průmyslové filtrace a přineslo univerzální, ekonomický a snadno vyměnitelný systém.
Dnes je díky své jednoduché konstrukci, kompatibilitě se standardními pouzdry a snadné výměně široce používáno v mnoha závodech.
Je vhodné pro nekritické aplikace filtrace a předfiltrace, kde je cílem udržet dobrou rovnováhu mezi výkonem a hospodárností.
S vývojem výrobních potřeb vznikla řada SOE. Jeden konec je otevřený a vybavený těsnicím kroužkem, druhý je uzavřený plochým nebo kuželovým uzávěrem: detail, který mění vše.
Kartuše SOE nedělá jen to, že filtruje:
- je přesně umístěna,
- bezpečně těsní,
- odolává dezinfekčním a sterilizačním cyklům,
- zajišťuje nepřetržitý provoz i pod tlakem nebo při zpětném proplachu.
Díky dostupnosti různých koncovek a konfigurací lze kartuše SOE přizpůsobit široké škále aplikací, od standardních procesů až po ty, které vyžadují přesněji kontrolované parametry. Díky své univerzálnosti se staly rozšířeným řešením v různých odvětvích, jako je farmaceutický, potravinářský, chemický průmysl a úprava vody.
V rámci řady SOE se tato připojení odlišují především průměrem O-kroužků:
222 → kompaktní standardní provedení, široce používané v různých typech těles.
226 → o něco větší provedení s možností bajonetového spojení pro vyšší mechanickou pevnost.
Obě konfigurace nacházejí uplatnění v průmyslových systémech a lze je volit podle typu tělesa, požadované úrovně těsnosti a provozních podmínek.
Model Code 3 využívá na otevřeném konci dva O-kroužky 222 a na uzavřeném konci plochý konektor. Tento typ je velmi rozšířený díky snadné instalaci a kompatibilitě s mnoha standardními pouzdry. Nachází uplatnění v procesech filtrace čisté vody a v obecných průmyslových systémech, kde se vyžaduje praktické a spolehlivé řešení.
Model Code 8 přináší důmyslný detail: kuželovitý hrot (ploutev). Nejde jen o koncovku, ale o bezpečnostní prvek, který usnadňuje zasunutí kazety do jejího úchytu. Tato vlastnost usnadňuje vycentrování, zejména u dlouhých kazet, a snižuje tak riziko nesprávné instalace.
Model Code 2 kombinuje odolnost dvou O-kroužků typu 226 s bajonetovým připojením na otevřeném konci a plochým konektorem na uzavřeném konci. Bajonetové připojení zajišťuje stabilní uchycení vložky, což je vlastnost oceňovaná v systémech, které pracují s vyššími tlaky nebo v cyklech zpětného proplachu. Tato konfigurace dobře splňuje požadavky na mechanickou pevnost a nepřetržitý provoz.
Model Code 7 vychází ze struktury modelu Code 2, ale je vybaven kuželovitým zakončením, které ještě více usnadňuje jeho umístění. Díky této kombinaci se často volí pro systémy, kde je důležitá přesnost montáže a kde musí kazeta zachovat stabilitu i po cyklech mytí nebo dezinfekce.
Závěrem lze říci, že připojení filtračních vložek je nedílnou součástí návrhu spolehlivého filtračního systému. Každá konfigurace – od nejjednoduššího typu DOE až po komplexnější typy 2, 3, 7 a 8 – nabízí specifické vlastnosti, které mohou být výhodné v různých situacích. Znalost těchto rozdílů umožňuje informované rozhodování a výběr nejvhodnějšího připojení s ohledem na daný proces, typ média, požadovanou úroveň čistoty a provozní podmínky. Neexistuje žádné „absolutně nejlepší“ řešení: existuje pouze nejvhodnější konfigurace, která zajistí kontinuitu, bezpečnost a kvalitu v každé aplikaci.
